2.3 Normalformen



Wie gezeigt wurde, kann eine beliebige Boolesche Funktion durch einstufige Verknüpfungen von Mintermen bzw. Maxtermen dargestellt werden.

Diese Form der Funktionsbeschreibung führt unmittelbar zur Definition sogenannter Normalformen.

Definition:


Hinweis:
Der Begriff "kanonisch" deutet an, daß die BFkt hier in ihrer einfachsten (und aufwendigsten) Form beschrieben wird. Häufig sind bei der Funktionsbeschreibung allerdings Vereinfachungen (s.u.) möglich, so daß die beschreibenden Terme nicht mehr unbedingt Volldisjunktionen bzw. Vollkonjunktionen sein werden.

Sowohl eine kDNF als auch eine kKNF werden als zweistufige Schaltungen realisiert. Werden in der Eingangsstufe infolge von Vereinfachungen nicht alle Variablen verknüpft, so wird eine derartige Lösung nicht mehr als "kanonisch" bezeichnet.

Die entsprechenden Normalformen werden dann definiert als:


In verkürzter Form werden beide auch als disjunktive bzw. konjunktive Form bezeichnet.

Im Englischen haben sich die Begriffe

durchgesetzt.

Hinweis zum Umgang mit Maxtermen:

Der Umgang mit der kanonischen konjunktiven Normalform (kKNF) fällt erfahrungsgemäß schwer. Das Grundsätzliche soll deshalb an einem Beispiel noch einmal dargestellt werden:

KV-Diagramm einer vorgegebenen Beispiel-BFkt:

Abb. 2.18: Beispielfunktion.

Die Boolesche Funktion wird also durch sechs 1-Felder und zwei 0-Felder beschrieben.

Da ein Maxterm aber über ein einzelnes 0-Feld definiert wurde und somit als Volldisjunktion (Mengenvereinigung) in diesem Falle von sieben 1-Feldern beschrieben wird, müssen zur Beschreibung obiger Funktion zwei Maxterme herangezogen werden:

Diese beiden Maxterme sind die folgenden Terme M2 und M7:

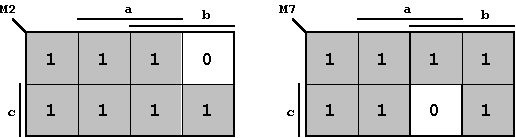

Abb. 2.19: Maxterme zur Beschreibung der Funktion in Abb. 2.18.

Die Überlagerung dieser beiden Maxterme ergibt anschaulich die gesuchte BFkt. Offensichtlich müssen Maxterme konjunktiv verknüpft werden, d.h. es muß die Durchschnittsmenge gebildet werden.

2.3.1 Funktionsbeispiel

Unter Anwendung der oben eingeführten Definitionen können die kDNF und kKNF unmittelbar über eine Wahrheitstafel (Wertetabelle) ermittelt werden.

Funktionsbeispiel:

Die Boolesche Funktion f(a,b,c) sei durch folgende Wertetabelle gegeben:

a
b
c
f(a,b,c)
0
0
0
1
0
0
1
1
0
1
0
0
0
1
1
1
1
0
0
1
1
0
1
0
1
1
0
0
1
1
1
0

Abb. 2.20: Durch Wertetabelle und KV-Diagramm beschriebene Boolesche Funktion.


a) Bildung der kanonischen disjunktiven Normalform (kDNF):

In der kanonischen disjunktiven Normalform fD werden alle Vollkonjunktionen (UND-Verknüpfungen) der Eingangsvariablen a,b,c, die den Funktionswert fD = 1 ergeben, disjunktiv (mit ODER) verknüpft;

hier also:

. (2.1)

Offenbar wurden nur diejenigen Zeilen berücksichtigt, für die die Ausgangsvariable den Wert 1 annimmt.

In Minterm-Schreibweise lautet Gl. 2.1 damit:

. (2.2)



b) Bildung der kanonischen konjunktiven Normalform (kKNF):

In der kanonischen konjunktiven Normalform fK werden alle Volldisjunktionen (ODER-Verknüpfungen) der Eingangsvariablen a,b,c, die den Funktionswert fK = 0 ergeben, konjunktiv (mit UND) verknüpft;

hier also:

. (2.3)

In diesem Fall wurden nur diejenigen Zeilen berücksichtigt, für die die Ausgangsvariable den Wert 0 annimmt.

In Maxterm-Schreibweise lautet Gl. 2.3 also:

. (2.4)




Zusammenfassung:

Eine beliebige Boolesche Funktion f(x1,...,xn) kann immer beschrieben werden als

kDNF (kanonische disjunktive Normalform):
(2.5)

oder als

kKNF (kanonische konjunktive Normalform):
, (2.6)


wobei gilt:

mit: mi = Minterm (Vollkonjunktion), Mi = Maxterm (Volldisjunktion).
